長くご愛顧頂きました「DCモータコントローラ2 BOSO-8」が東芝のメインモーター
チップが廃止品&入手不可となりましたので新しい製品発売開始致しました。

boso1606a




















DCモータコントローラ3【キット】
https://prod.kyohritsu.com/BOSO-1606.html

今回は専用のモータードライバーを使用せず汎用FETを使用してHブリッジドライバー
を作っています。(これで使用しているFETがもし廃品になっても代替品で製造継続出来ます)

電流容量は平均値で「3A」最大で「6A」まで対応しています。
(電源電圧の上限は、BOSO-8に比べて少し低いですが、ピーク電流値はアップしています)
基板パターンも大電流駆動に対応し太く放熱特性の良い設計となっています。

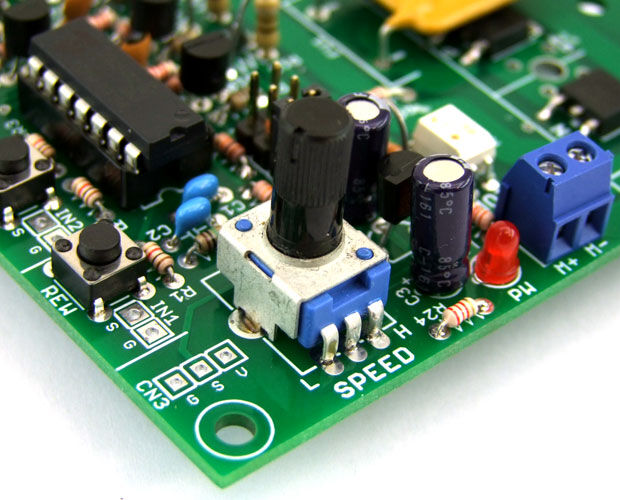

コントロールとしては一般的なモータードライバーと同じく「正転」「逆転」「停止」
そしてボリュームで速度調整が可能です。
boso1606d

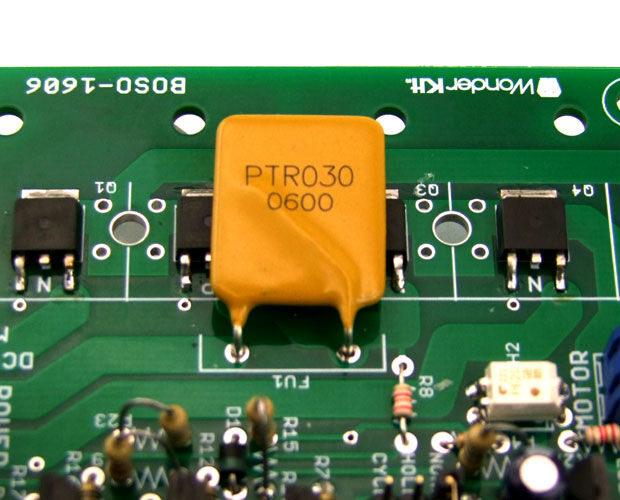

FETの上部には「ポリスイッチ」が取り付けられ、
「温度上昇」「電流値上昇」を検知するとマイコンがリセットされ異常時には自動停止します。

boso1606f




















また、旧製品「BOSO-8」にはなかった動作モード、
「ホールドモード」「サイクリックモード」も追加され
より使いやすくなりモーターを使った様々なアプリケーションに対応できる仕様となっています。

部品点数が多いのでなかなか作りがいのあるキットとなっていますが、
ぜひ、「作る」と「使う」どちらもぜひ楽しんでください。


【製品仕様】
電源電圧:DC4.5V~16.0V(汎用ねじ止め端子)配線材対応:AWG26~16
動作電流(制御回路のみ[回転停止状態]):約20mA[4.5V時],約50mA[16V時]
モーター駆動電流:
 平均値 ~3A(常時 環境温度25℃時)
 最大値 ~6A(約180s間 環境温度25℃時)
※環境温度が上がる程使用できる電流値は下がります
モーター駆動電圧: 電源電圧と同じ
※駆動電流値に応じて少し電圧が下がることがあります
スイッチ入力: 3系統(正転/逆転/停止)
※それぞれ2ピン引き出し端子あり
回転速度制御: PWM方式(1KHz) 0~100%
※3ピン外付けボリウム引き出し端子あり
動作モード: 3モード
・ノーマル:各SWを一回押して、回転または停止
・ホールド:SWを押している間、回転、離すと停止(STOP SWは無効)
・サイクリック:各SWを押して回転、そのSWをもう一回押して停止(STOP SWは無効)
保護機能
・過熱保護 約110℃(制御素子温度)
・過電流保護 6A(約 180s), 12A(約 3s)
※各保護機能が働いた場合、リセット動作します
基板サイズ: 74.8(W)×77.0(D)×24(H) mm
※放熱器取り付け可(16P16 L25-YB ×4個)
※ケース対応(WP11-15-4C ,WP11-15-4G) W110×D150×H40 mm
スイッチ類、電源などの配線用に各ケースは別途穴あけ加工が必要です。
