DCモータコントローラSP / DCC-06SP に使用しているトランジス
タが入手不能になりました。

どうやら廃盤の様です。(南無阿弥陀仏・・・
代替品探しましたが・・・無い！

T社製もS社製も、時代の流れでしょうか、TO-220型の大電流
トランジスタの選択肢がありません。最後に行き着いたのは
「BD711」というトランジスタ、これが最大12A(ピーク18A)という、
DCC-06SPに使用するには、ものすごくオーバースペック品。

大人の？事情でパッケージや説明書の電流スペックは以前のまま
ですが実はここだけの話、こんなモータも、あんなモータも動かせました。

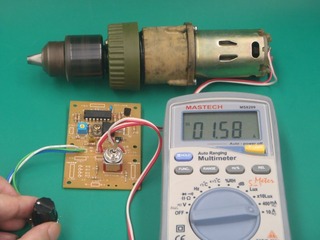

dcc-06sp_test1_s
こんなモータ(電動ドリルのギヤードモータ)



あんなモータ(謎のジャンク品)


実験の結果、大体ですが、

電源電圧　旧(2.0～3.0V)→　新(2.0～6.0V)
適正負荷時の電流　旧(900mA)→　新(1500mA)

で使う事が出来そうです。


短時間であれば、もっと流れても大丈夫だと思います
が、トランジスタの放熱の関係で電流は上記の値くらい
が無難かと。

後、DCモータには定格電流以外に停動電流[STALL
CURRENT]が有りますので使用するDCモータの仕様
書をよく見て電流が12Aを越えるDCモータは取り付け
ない様に注意してください。

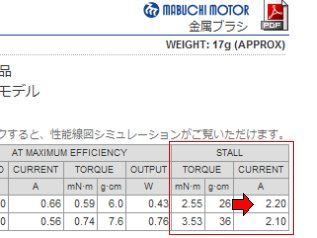

stall_cirrent
DCモータと言えば「mabuchi motor」　仕様書抜粋↑
http://www.mabuchi-motor.co.jp/ja_JP/product/p_0300.html

実験、検証は、あくまでも自己責任で
壊れても泣いたり怒ったりしない子だけトライ！

＜担当：Agent K＞
